COMMENT EST CONSTRUIT UN CONDENSATEUR DE DÉMARRAGE

Qu'est-ce qu'un condensateur de démarrage?Le condensateur de démarrage est un condensateur électrolytique à courant alternatif ou un condensateur en polypropylène polyester, qui est utilisé pour démarrer un moteur asynchrone monophasé.Pour comprendre comment les condensateurs de démarrage sont construits, nous devons comprendre comment fonctionnent les condensateurs de démarrage.

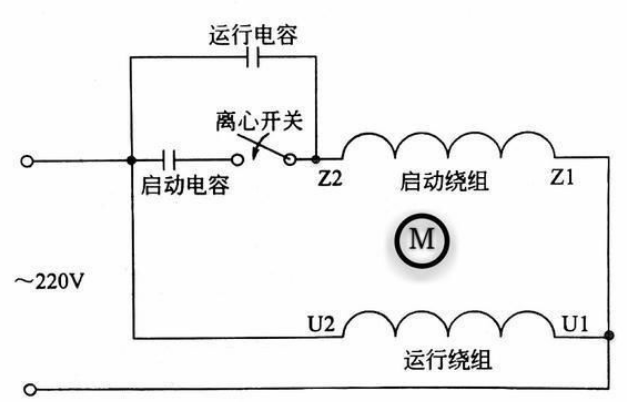

Le moteur à induction à condensateur a deux enroulements, nous les appelons l'enroulement de démarrage et l'enroulement de fonctionnement.Les deux enroulements diffèrent de 90 degrés dans l'espace.UN condensateur de grande capacité est concaténé à l'enroulement de départ.Lorsque l'enroulement de fonctionnement et l'enroulement de démarrage passent par un courant alternatif monophasé, le courant dans l'enroulement de démarrage est supérieur de 90 degrés au courant dans l'enroulement de fonctionnement en raison de l'action du condensateur et atteint la valeur maximale en premier.Deux champs magnétiques pulsés identiques se forment dans le temps et dans l'espace, ce qui génère un champ magnétique tournant dans l'entrefer entre le stator et le rotor.Sous l'action du champ magnétique tournant, un courant induit est généré dans le rotor du moteur, et l'interaction entre le courant et le champ magnétique tournant génère un couple de champ électromagnétique, qui fait tourner le moteur.La structure interne du condensateur de démarrage dans un moteur à courant alternatif monophasé est généralement divisée en deux enroulements : démarrage et fonctionnement.Veuillez vous référer au schéma de circuit ci-dessous :

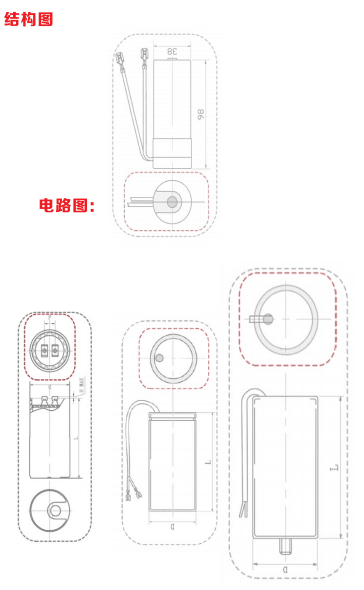

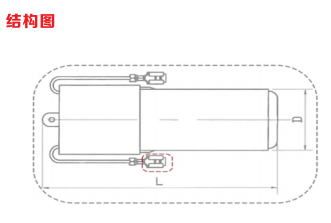

Maintenant que nous savons comment fonctionne le condensateur de démarrage, prenons le Condensateur de démarrage CD60 à titre d'exemple pour regarder la structure interne du condensateur de démarrage à travers plusieurs images.Le condensateur de démarrage CD60 est principalement utilisé pour fournir un démarrage à couple élevé pour le moteur asynchrone et le moteur asynchrone triphasé qui sont alimentés par un système monophasé, tel qu'un climatiseur, un réfrigérateur, un compresseur et une pompe à eau, etc.

À travers les images ci-dessus, nous pouvons clairement voir la structure interne du condensateur de démarrage.Combiné avec le principe de fonctionnement et le schéma de construction interne du condensateur de démarrage, nous pouvons mieux comprendre le condensateur de démarrage.

Maintenant que nous savons comment fonctionne le condensateur de démarrage, prenons l'exemple du condensateur de démarrage CD60 pour examiner la structure interne du condensateur de démarrage à travers plusieurs images.Le condensateur de démarrage CD60 est principalement utilisé pour fournir un démarrage à couple élevé pour le moteur asynchrone et le moteur asynchrone triphasé qui sont alimentés par un système monophasé, tel qu'un climatiseur, un réfrigérateur, un compresseur et une pompe à eau, etc.

À travers les images ci-dessus, nous pouvons clairement voir la structure interne du condensateur de démarrage.Combiné avec le principe de fonctionnement et le schéma de construction interne du condensateur de démarrage, nous pouvons mieux comprendre le condensateur de démarrage.
